일반 배관용 파이프 - SU Pipe (Light Gauge Stainless Steel Tubes for Ordinary Piping)

sub2-1-4

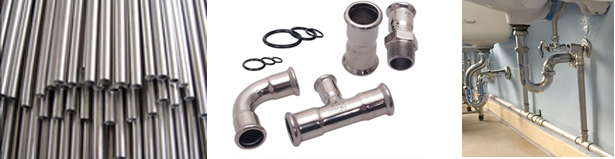

일반 배관용 파이프는 수도배관, 소방배관, 냉온수배관 등에 쓰이며,
위생적으로나 내구성면에서 우수한 제품으로 시공이 간편하고 동관 대체품목으로 많이 쓰여지고 있습니다.

규격

※ 일반 배관용 스트레인리스 강관
  • · 규격 : KS D3595, JIS G3448
  • · 치수 및 허용공차
(단위 : mm)
치수 및 허용공차
방법
Su		 외경 외경허용차 두께 두께
허용차		 단위무게(kg/m)
외경 둘레길이 STS 304 TPD STS 316 TPD
8 9.52 0
-0.37		   0.7 ± 0.12 0.154 0.155
10 12.70 0.8 0.237 0.239
13 15.88 0.8 0.301 0.303
20 22.22 1.0 0.529 0.532
25 28.58 1.0 0.687 0.691
30 34.0 ± 0.34
± 0.43
± 0.49
± 0.60		 ± 0.20 1.2 0.980 0.986
40 42.7 1.2 1.24 1.25
50 48.6 ± 0.25 1.2 1.42 1.43
60 48.6 1.5 ± 0.15 2.20 2.21
75 76.3 ± 1% ± 0.8% 1.5 2.79 2.81
80 89.1 2.0 ± 0.30 4.34 4.37
100 114.3 2.0 5.59 5.63
125 139.8 2.0 6.87 6.91
150 165.2 3.0 ± 0.40 12.1 12.2
200 216.3 3.0 15.9 16.0
250 267.4 3.0 19.8 19.9
300 318.5 3.0 23.6 23.8
