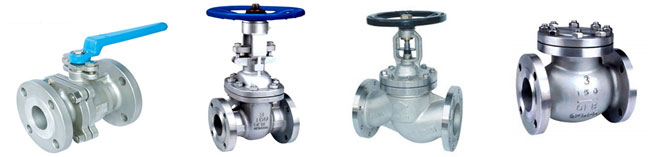

스테인리스 밸브(Valves)
유체를 통과시키거나 막거나, 제어하기 위하여 통로를 개폐할 수 있는 가동 기구를 가지는 기기의 총칭.
통로를 바꾸거나 여닫아, 유체(액체,기체,액상 공체, 슬러리 등)의 흐름을 조절하거나 방향을 바꾸는 장치다.
열린 밸브에서 유체는 높은 압력에서 낮은 압력으로 흐른다.단순하고 전통적인 밸브는 여닫는 문을 두어 한 쪽으로 흐르는 유체(기체나 액체)의 흐름을 막거나, 문을 열어 통과 시키는 일을 했다. 밸브는 산업, 군수, 상업, 주거와 운송 등에서 다양한 일을 맡고 있다. 산업 분야 중 기름과 개스, 발전기와 채굴, 정수, 하수와 화공 등에서 주된 역할을 하고 있다.밸브는 식수를 운반하는 것에서 부터 로켓 엔진 점화 장치를 조절하는 것 까지 광범위한 부분에서 절대적인역할을 한다. 밸브는 손잡이나 레버, 발판 등을 조작해서 사람 힘으로 쉽게 조절할 수도 있고, 압력이나 온도에 따라 흐름을 자동으로 바뀌게 조정할 수도 있다.
밸브의 개폐 부분에는 구멍이 뚫린 구(球) 모양의 밸브가 있으며, 이것을 회전시킴에 의해 구멍을 막거나 열어, 밸브를 개폐시키는 것으로 콕과 유사한 밸브. 핸들을 90°로 조작하여 개폐하며, 완전 개방의 경우에 관 단면적과 거의 동일하기 때문에 저항이 적은 특징이 있고 가스 배관에 많이 사용된다.
JIS 10K | L | H | Weight |
---|---|---|---|
NPS | |||
15A | 108 | 77 | 2.16 |
20A | 117 | 80 | 2.6 |
25A | 127 | 92 | 4.3 |
32A | 140 | 95 | 5.4 |
40A | 165 | 113 | 7 |
50A | 178 | 121 | 9 |
65A | 190 | 130 | 12.1 |
80A | 203 | 166 | 18 |
100A | 229 | 184 | 23.9 |
125A | 356 | 248 | 51.6 |
150A | 394 | 270 | 65.3 |
200A | 457 | 299 | 106.5 |
250A | 533 | 351 | 180 |
300A | 610 | 460 | 280 |
JIS 20K | L | H |
---|---|---|
NPS | ||
15A | 140 | 77 |
20A | 152 | 80 |
25A | 165 | 92 |
32A | 178 | 95 |
40A | 190 | 113 |
50A | 216 | 121 |
65A | 241 | 130 |
80A | 283 | 166 |
100A | 305 | 184 |
125A | 381 | 248 |
150A | 403 | 270 |
200A | 502 | 299 |
250A | 568 | 351 |
300A | 648 | 460 |
밸브 디스크가 유체의 통로를 수직으로 막아서 개폐하고 유체의 흐름이 일직선 위에 있는 밸브. 유로의 차단에 사용한다. 유량의 미세 제어에는 부적합하다.
Class | Dimension | Size | 50A | 65A | 80A | 100A | 125A | 150A | 200A | 250A | 300A | 350A | 400A |
---|---|---|---|---|---|---|---|---|---|---|---|---|
10K | L:FACE TO FACE(RF,FF) | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 |
L1:END TO END(BW) | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 572 | 610 | |
H:VALVE OPEN HEIGHT | 400 | 410 | 470 | 530 | 670 | 772 | 995 | 1175 | 1400 | 1530 | 1760 | |
W:HAND WHEEL DIA | 200 | 200 | 224 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 | |
20K | L:FACE TO FACE(RF,FF) | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 762 | 838 |
L1:END TO END(BW) | 216 | 241 | 283 | 305 | 381 | 403 | 419 | 457 | 502 | 762 | 838 | |
H:VALVE OPEN HEIGHT | 430 | 485 | 535 | 650 | 805 | 890 | 1090 | 1300 | 1445 | 1780 | 1960 | |
W:HAND WHEEL DIA | 200 | 200 | 250 | 250 | 280 | 355 | 400 | 450 | 500 | 560 | 630 |
일반적으로 공모양의 밸브 몸통을 가지며, 입구와 출구의 중심선이 일직선 위에 있고 유체의 흐름이 S자 모양으로 되는 밸브디스크가 시트면과 마찰하면서 열리거나 닫힘으로써 유체흐름을 차단하거나 개방한다.
구조상 가장 튼튼한 시팅(seating) 구조이나 밸브의 열팽창과 배관작용력에 대한 디스크에서의 흡수여유가 없기 때문에 상온 이외의 사용에서 디스크가 고착되거나 누설 가능성이 높아진다.
Class | Dimension | Size | 50A | 65A | 80A | 100A | 125A | 150A | 200A | 250A | 300A | 350A | 400A |
---|---|---|---|---|---|---|---|---|---|---|---|---|
10K | L:FACE TO FACE(RF,FF) | 203 | 216 | 241 | 292 | 356 | 406 | 495 | 622 | 698 | 787 | 914 |
L1:END TO END(BW) | 203 | 216 | 241 | 292 | 356 | 406 | 495 | 622 | 698 | 787 | 914 | |
H:VALVE OPEN HEIGHT | 370 | 390 | 440 | 460 | 490 | 520 | 650 | 800 | 890 | 1040 | 1190 | |
W:HAND WHEEL DIA | 180 | 180 | 200 | 224 | 280 | 315 | 355 | 400 | 500 | 600 | 700 | |
20K | L:FACE TO FACE(RF,FF) | 267 | 292 | 318 | 356 | 400 | 444 | 559 | 622 | 711 | 838 | 864 |
L1:END TO END(BW) | 267 | 292 | 318 | 356 | 400 | 444 | 559 | 622 | 711 | 838 | 864 | |
H:VALVE OPEN HEIGHT | 400 | 440 | 470 | 560 | 650 | 720 | 860 | 1060 | 1300 | 1450 | 1600 | |
W:HAND WHEEL DIA | 180 | 200 | 250 | 280 | 315 | 355 | 450 | 500 | 500 | 700 | 700 |
밸브 디스크가 핀을 지지점으로 하는 암에 의해 원호 모양의 운동을 하고, 유체의 역류에 의해 밸브 시트면에 수직으로 압착하는 체크 밸브로 유체의 흐름은 거의 직선적이다.
밸브가 경첩식으로 부착되어 입구측의 압력이 출구측보다 높을 때만 밸브가 밀어 올려져 유체가 유동하고,
출구측 압력이 높아진 때는 압력차에 의해, 그리고 출입구 양측의 압력이 동일하게 된 때는 밸브 자체의
중량에 의해 자동적으로 닫혀지는 구조의 체크밸브.
Class | Dimension | Size | 50A | 65A | 80A | 100A | 125A | 150A | 200A | 250A | 300A | 350A | 400A |
---|---|---|---|---|---|---|---|---|---|---|---|---|
10K | L:FACE TO FACE(RF,FF) | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 864 |
L1:END TO END(BW) | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 864 | |
H:VALVE OPEN HEIGHT | 140 | 160 | 170 | 210 | 230 | 250 | 280 | 320 | 330 | 395 | 450 | |
20K | L:FACE TO FACE(RF,FF) | 267 | 292 | 318 | 356 | 400 | 444 | 533 | 622 | 711 | 838 | 864 |
L1:END TO END(BW) | 267 | 292 | 318 | 356 | 400 | 444 | 533 | 622 | 711 | 838 | 864 | |
H:VALVE OPEN HEIGHT | 160 | 170 | 185 | 230 | 270 | 295 | 345 | 390 | 445 | 470 | 510 |
