스테인리스 구조용 부속(Pipe Fittings)

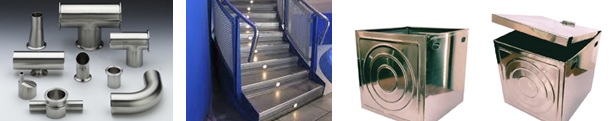

구조용 부속은 일상생활에서 가장 밀접하게 만날 수 있는 제품으로, 계단난간, 물받이 홈통, 국기봉 등 압력을 받지 않는 구조물로서 사용되어지고 있습니다.

90도 엘보

90도 엘보
규격 규격
Ø 각도 Ø 각도
15.8 90˚ 76.3 90˚
19.1 90˚ 89.1 90˚
25.4 90˚ 101.6 90˚
31.8 90˚ 127.0 90˚
38.1 90˚ 152.4 90˚
50.8 90˚ 165.3 90˚
63.5 90˚ 216.3 90˚

45도 엘보

45도 엘보
규격
Ø A B C
76.3Ø 70 65 35
101.6Ø 94 74 50
127.0Ø 115 140 60
152.4Ø 152 180 90

TEE 엘보

TEE 엘보
규격 규격
Ø 각도 Ø 각도
19.1 90˚ 101.6 90˚
25.4 90˚ 127.0 90˚
31.8 90˚ 152.4 90˚
38.1 90˚ 216.3 90˚
50.8 90˚
63.5 90˚
76.3 90˚

물홈통

물홈통
규격
Ø Ø용도 각도
200 x 200 63.5 상부용, 병부용(뚜껑)
76.6 상부용, 병부용(뚜껑)
101.6 상부용, 병부용(뚜껑)
250 x 250 101.6 상부용, 병부용(뚜껑)
127.1 상부용, 병부용(뚜껑)
152.4 상부용, 병부용(뚜껑)
150 x 150 50.8 상부용

물홈통 반도/앙카

물홈통 반도/앙카
규격 규격
Ø 비고 Ø 비고
50.8   152.4
63.5   165.2
76.3   216.2
101.6
127.0

동자/로구로

동자/로구로
규격
길이ⓐ 날개높이ⓑ
500
600
800 475
900 510
1,000 660
1,100 710
1,200 710

국기봉/볼탑

국기봉/볼탑
규격
Ø 비고
38.1 小
50.8 中
50.8 大
63.5
76.3
